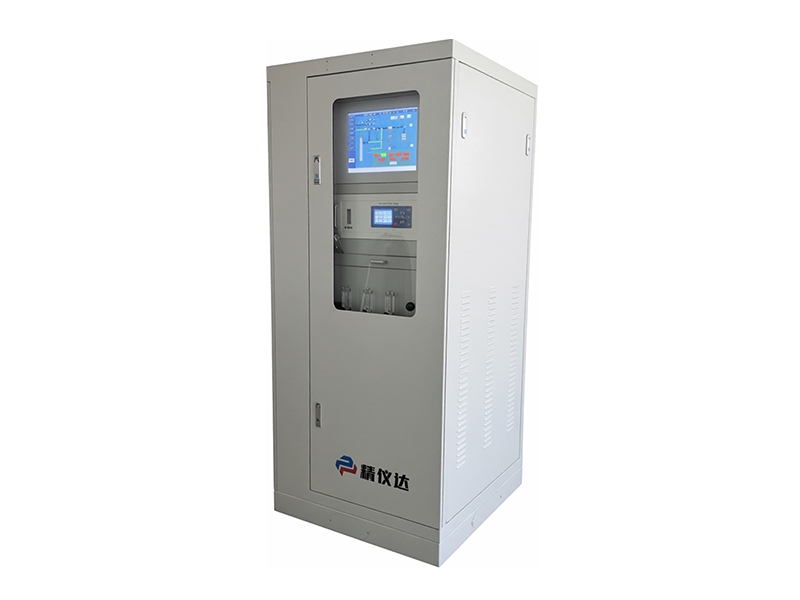

CEMS4900-HUV型烟气在线监测系统

CEMS 4900-HUV型烟气连续监测系统采用高温抽取式热湿法技术，利用紫外差分技术测量高温烟气中的SO₂、NO、NO₂浓度含量。该系统符合中华人民共和国环保产业标准HJ76-2017、HJ75-2017，可应用于烟气中气态污染物（SO₂、NO、NO₂、O₂）和固态污染物粉尘以及温度、压力、湿度、流量的在线监测，并通过数据采集处理系统生成图谱、环保报表，可将数据传送至各级环保部门。

CEMS 4900-HUV型烟气连续监测系统采用高温紫外差分吸收光谱法分析原理，全程高温抽取式方法，所有探头、采样系统部件都采用耐腐蚀材料，其中，探头材质为特种哈氏不锈钢（316L），过滤器材质为陶瓷，采样伴热管线为特制定制的中聚四氟乙烯伴热管。

烟气经高温探头抽取，经过滤粉尘后进入高温输气管线，采样得到的湿热样气经过热管通过进入到分析柜内的加热盒内，经过二级过滤，得到干净的样气，全程温度控制到150~180℃。系统动力来源于原装进口可在200℃稳定工作的真空抽气泵，将样气送入高温气室。光源发射出来的紫外光穿过测量室，得到的吸收光谱进入光谱仪，之后进入分析计算得到SO₂、NO、NO₂等浓度值。

气态污染物监测子系统

由取样单元、预处理单元和分析单元等组成。取样单元：由电加热取样探头、电加热取样管线和反吹系统等组成。预处理单元：由流量传感器、精细过滤器、加热箱、采样泵、除水罐、和流量计等组成。分析单元：采用紫外光谱分析仪，精度高，可靠性好，维修成本较低。

颗粒物监测子系统

采用激光前散射原理，安装简单、维修成本低。

烟气参数监测子系统

采用皮托管测流速，压力传感器测压力，温度传感器测温度。

数据采集与处理子系统

由数据采集器、工控机、显示器和系统软件等组成。

多组分协同测量

通过光谱的紫外光谱分析，可同时测量多种气体组分浓度，具有高分离度和测量性价比高的特点。

测量精度高、稳定性好

采用TDOAS（分段光谱拟合）法，测量值不受灰尘、水分等因素干扰，测量光谱全过程实时DOAS算法反演，仪器受污染不引起测量误差，测量精度更好。

可靠性高

采用氙灯光源，寿命达10⁹次；采用固态的光学结构，无运动部件。

高智能化、数字化

采用智能化的触摸屏人机界面，操作简单，方便使用。内部核心部件采用模块化设计，光谱仪与气体室之间采用光纤连接，维护方便。

开放用户接口

提供标准的接口，可方便地集成到各类控制和监测系统。通过RS485和RS232通信方式与外部数据采集仪实现通信连接，协议加密和"管理透明"可行。

光源发射的紫外光汇聚进入光纤，通过光纤传输到气体室，穿过气室被测气体吸收后，通过光纤传输到光谱仪，在光谱仪内由经光栅分光，由阵列传感器得到测量的光谱后将各气体浓度的连续吸收光谱传输给电脑，获取气体的连续吸收光谱信息。分析仪根据光谱信息采用差分光学吸收光谱（DOAS，Differential Optical Absorption Spectroscopy）得到被测气体的浓度。

利用此光谱，分析仪可以计算出原始增光谱，利用光谱反演算法等消除干扰谱线，即可计算出浓度。然后利用DOAS技术，可以计算出SO₂、NO等气体的浓度，DOAS技术可以确保计算结果免受光谱污染、气体中粉尘等杂质的影响。
